Kobling av datakontakt – Kat5/Kat6

Publisert av Lunelamper den

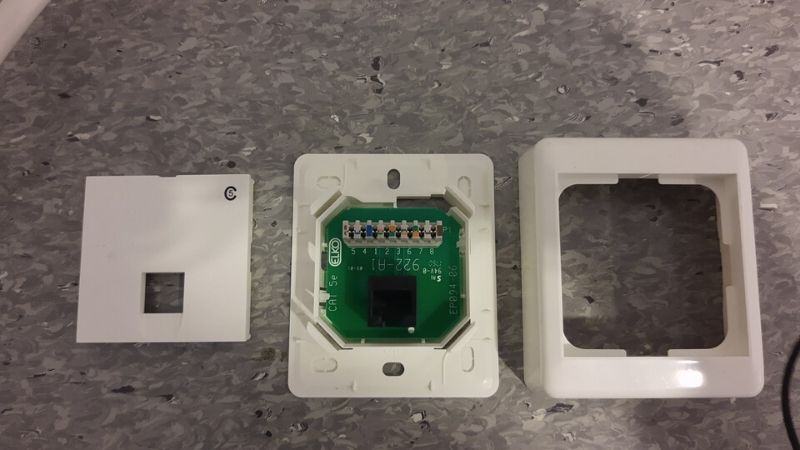

Idag skal jeg koble en påvegg datakontakt for Kat5, men prinsippet er det samme for Kat6 terminering og kat6 datakabel hvis det er det du har tilgjengelig. Her er hvordan du kobler et datauttak på veggen.

Ofte legger man ethernet kabelen en hel runde rundt i kontakten for å ha noe å gå på i tilfelle fremtidig omkobling. Her var datakabelen ferdig klippet fra før, så jeg hadde ikke noe særlig ekstra å gå på.

  • Avmantle dataledningen forsiktig. Isolasjonen er tynn og lett å skjære i.
  • Unngå kraftige bøyer og 90 graders bend.
  • La par-ledningene være tvinnet helt frem til koblingen (ikke rett dem ut)

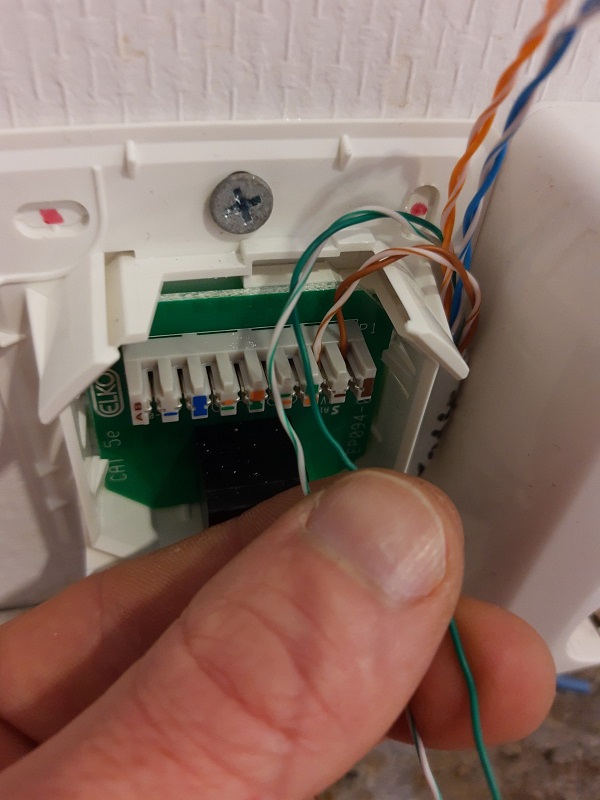

Dytt ledningene inn i koblingsplinten med fingrene først og så bruk et kroneverktøy/plinteverktøy for å terminere ledningen.

Som du ser til venstre på bildet består datakoblingen av to vannrette rader merket A og B. «B» koblingen er bransjestandard for tilkobling (terminering) av datakontakter.

Gå derfor etter den øverste vannrette fargekoblingen merket med «B»



Kroneverktøy LSA /Elektroimportøren

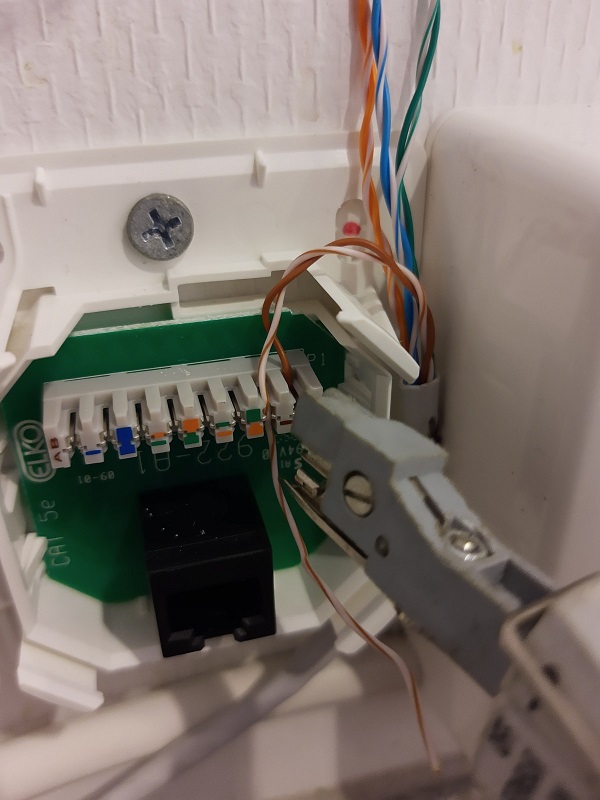

  • Jeg bruker et kroneverktøy (Elektroimportøren) som presser ledningen ned i koblingsplinten og klipper av overflødig ledning.

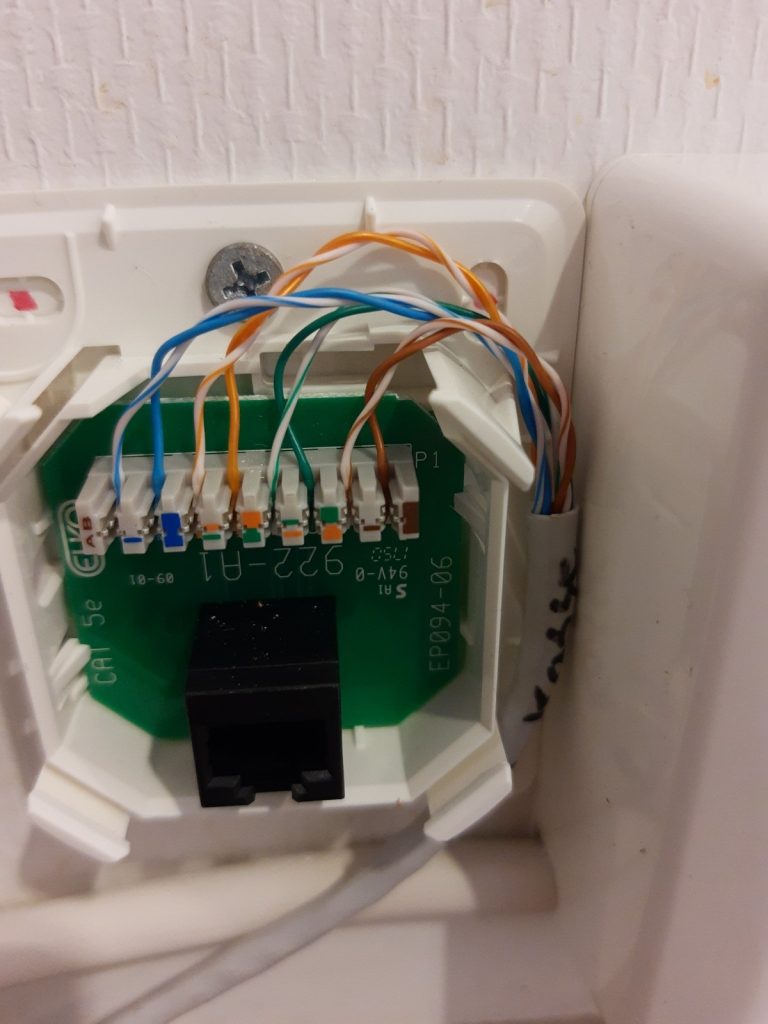

Ferdig tilkoblet datakontakt som viser fargekoden med «B» tilkobling. La ledningen være tvinnet helt frem til koblingsplinten.

Du kan også med fordel ha mer tilgjengelig kat6/kat5 kabel og la den snurre rundt en omgang inni kontakten.

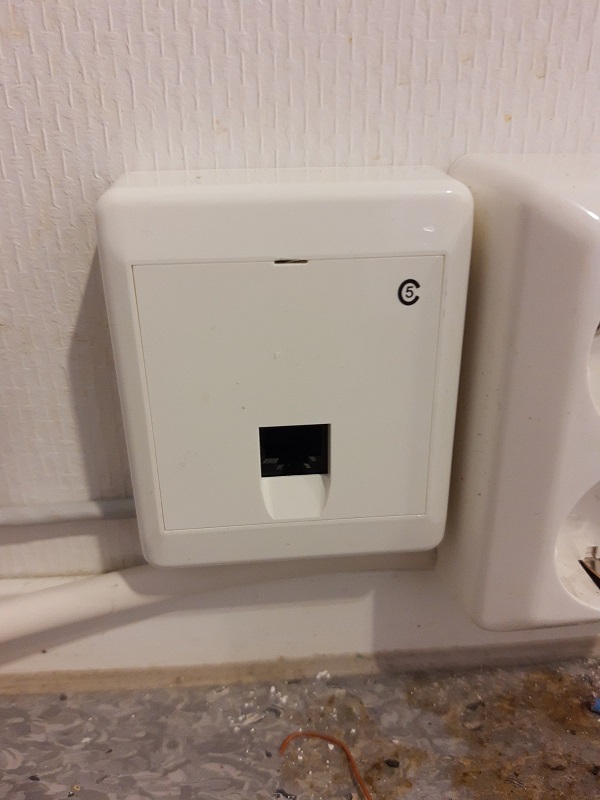

Deksel på og ferdig datakontakt – klar for surfing 🙂
