Hva slags ledning bruker man til stikkontakt?

Publisert av Lunelamper den

Hva slags ledninger kan man bruke til en stikkontakt? Når kan man bruke hvilken, og når bør man unngå en annen type ledning? Her er de mest vanlige ledningene som brukes for å tilkoble stikkontakter i boligen.

De mest vanlige ledningene som brukes til stikkontakter og strøm ellers i huset er «PN», «PR» og noen ganger «PFXP». Her er en liten oversikt over hvordan dem ser ut og noen av fordelene med hver type.

Det finnes mye ledninger å velge blant


PN ledninger til stikkontakt

PN ledninger er løse ledninger som ligger i rør inni veggen. Disse kan ikke ligge løst uten rør i vegger og tak, man skal ligge i rør helt fra sikringsskap og frem til stikkontakten.

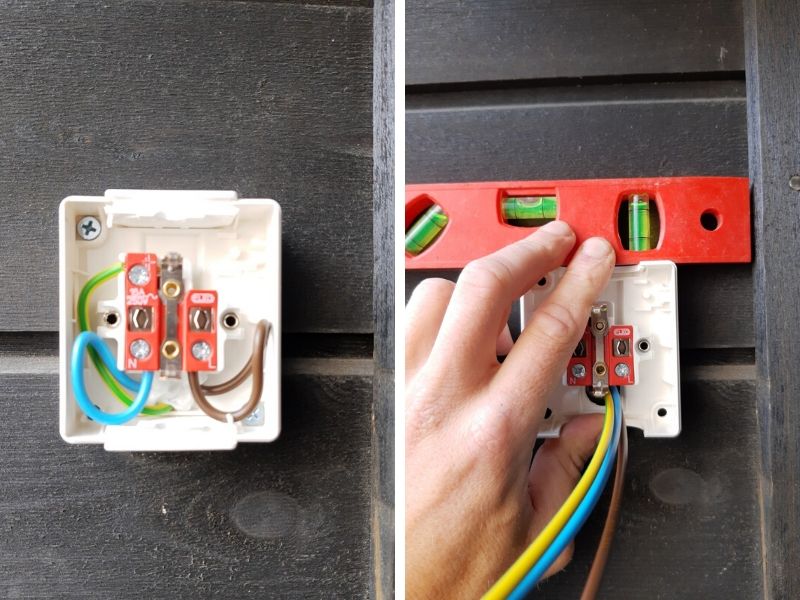

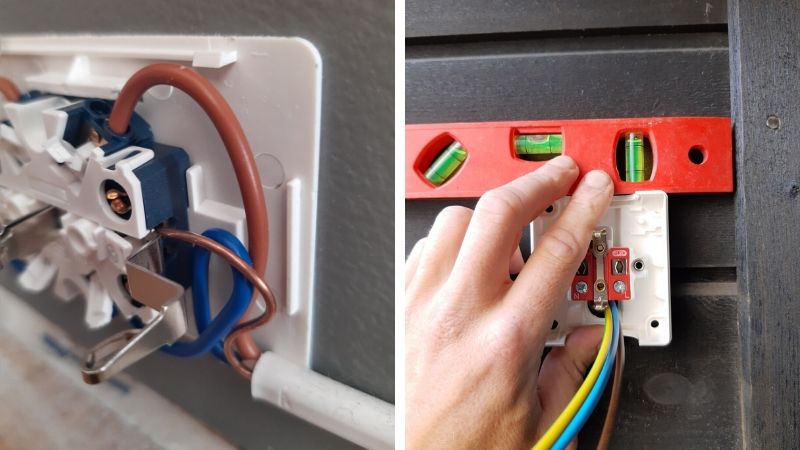

På bildet monterer jeg en påvegg utendørs stikkontakt. Røret kommer inn i bakkant av stikkontakten og stikker noen mm inn i kontakten.

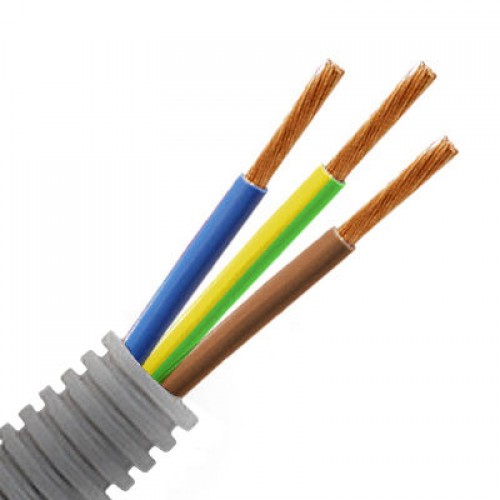

PN Ledning /Elektroimportøren

PN ledning:

  • Rask å montere
  • Brukes til skjult anlegg
  • Kan ikke ligge løst

Ved tilkobling av en innfelt stikkontakt skal røret og PN ledningene gå inn i veggboksen.

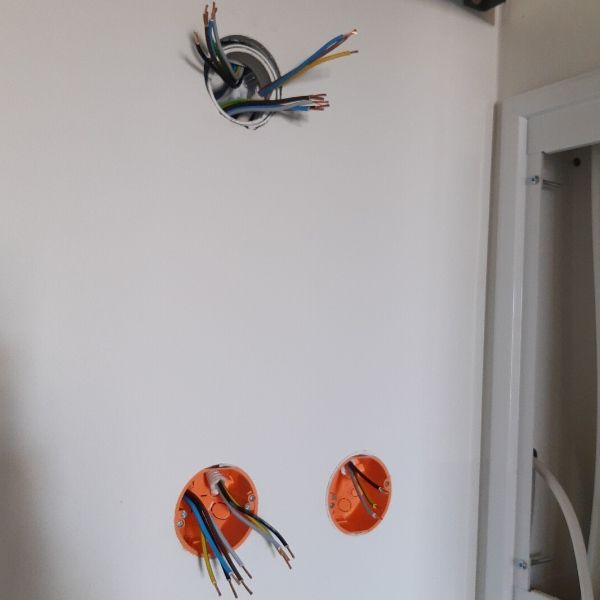

Her kan du se en tilkobling av stikkontakter hvor to kurser går ned til «jukse» veggboksene nederst.

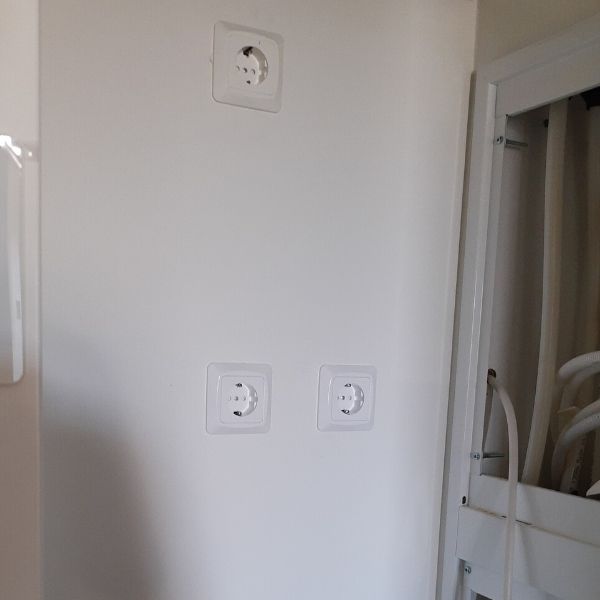

Og her er stikkontaktene ferdig montert.


PFXP Kabel

En PFXP kabel er en dobbelisolert kabel som man kan montere påvegg, utendørs og også liggende løst inne i isolert vegg. Som du kan se av bildet ovenfor ettermonterte jeg to stk stikkontakter i veggen fordi en kunde ønsket å flytte vaskemaskin og tørketrommel.

Da måtte jeg bruke en PFXP kabel for å trekke frem en ny kurs i veggen uten rør(du ser kabelen gå inn i veggen til høyre på bildet).

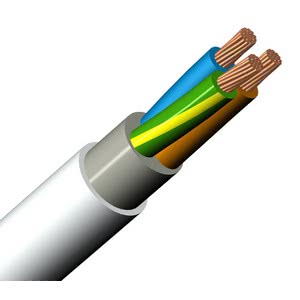

PFXP kabel /Elektroimportøren

PFXP kabel

  • Brukes mye i industri og næring
  • Kan ligge uten rør i vegg (NB: Reduksjonsfaktor pga isolasjon/varme)
  • Dobbelisolert.
  • Tåler regn, men tåler ikke å ligge i vann over tid.
  • Bøyelig og egner seg ikke for penere installasjoner, f.eks i hus.

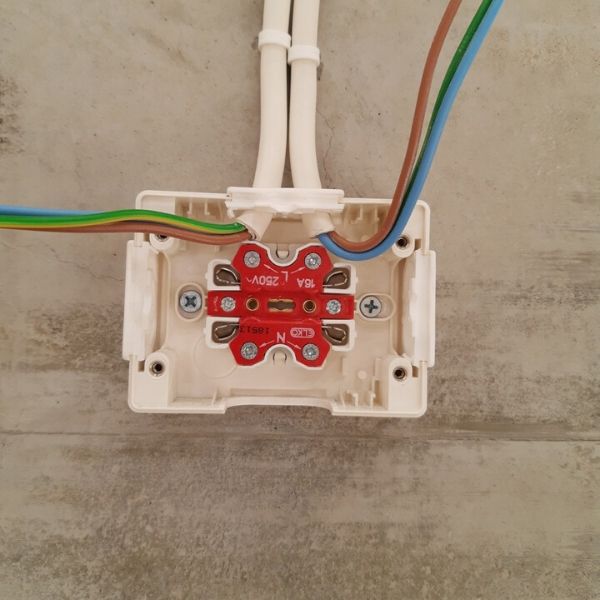

PFXP kabel på betongvegg i industribygg (IP44 stikk pga mye støv)

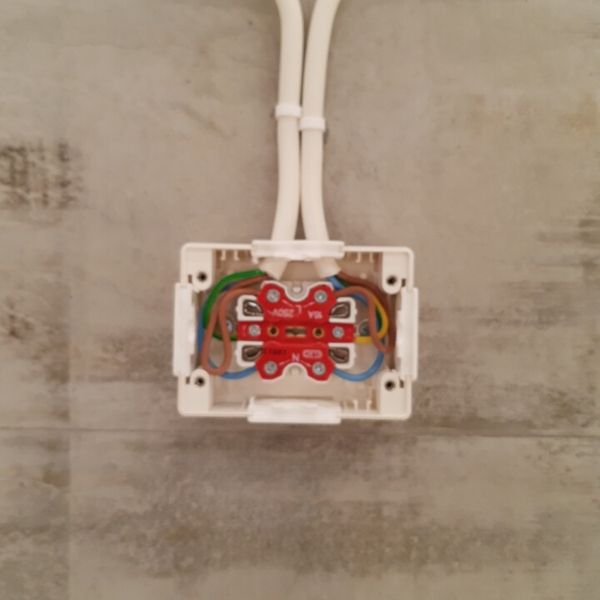

PFXP koblet inn i stikkontakt


PR Ledning til stikkontakter

PR ledning som går langs vegg og tilkoblet i en påvegg stikkontakt med presskontakter

PR er den stive ledningen man har i eldre hus hvor det ikke er lagt opp rør i vegger på forhånd. PR ledningen brukes også der hvor man ikke har mulighet til å legge skjult rør, men ønsker at installasjonen skal se pen ut.

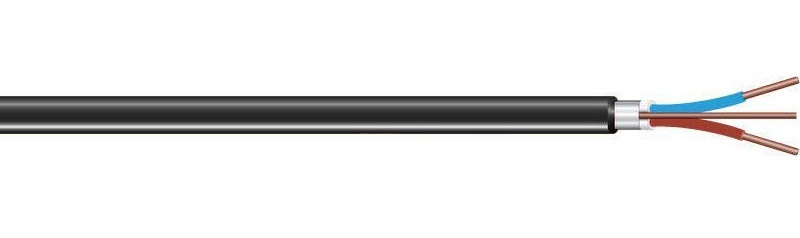

PR ledning kommer også i sort /Elektroimportøren

PR Ledning:

  • Kan bøyes og bendes
  • Gir en penere installasjon der hvor synlig ledning er nødvendig.
  • Klamres 5 cm før sving og hver 15-25 cm (avhengig av lengde og plassering).
  • Man bruker forskjellige festemidler til trevegg eller gipsvegg.
  • Kan ligge utendørs, men ikke i bakken.
  • Kan gå igjennom vegger, men ikke ligge løst i dem.
PR ledning er god på å lage svinger. Her går ledningen ned 90 grader før den bøyes 90 grader sideveis.
