Legge varmekabler direkte på masterboard eller betong

    Idag skal jeg legge nye varmekabler på et bad og et lite toalett/vaskerom. Varmekablene skal legges direkte på masterboard plater og limes.

    Det store badet består av et hovedrom pluss et lite innhukk hvor dusjen skal plasseres. Det er også flere hindringer, blant annet et badekar hvor varmekabelen ikke skal ligge.

    Hoveddelen av badet hvor varmekabelen skal legges

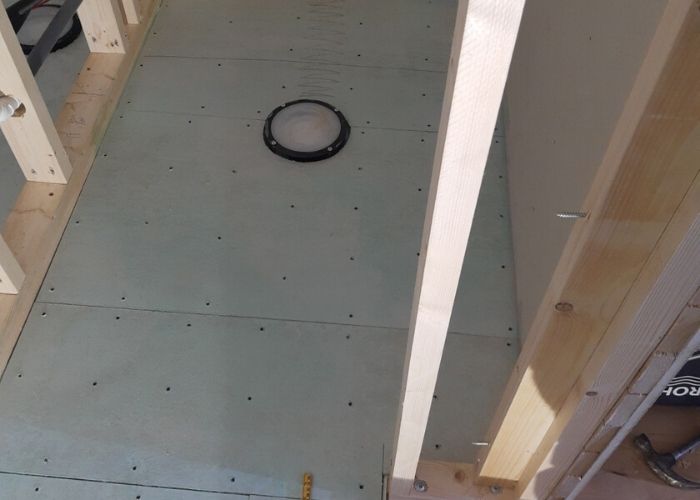

    Innhukk med dusj

    Utregninger varmekabel

    Begynn med å regne ut areal
    Badet har flere vegger og vinkler, flere hindringer og et lite innhukk det må tas hensyn til. På slike rom liker jeg å dele opp rommet i kvadrater eller rektangler som jeg individuelt regner ut arealet på før jeg multipliserer disse til totalareal.

    Effektivt areal på dette rommet var 9.82 m2

    Regn ut watt pr m2
    For å regne ut watt pr m2 deler du effekten på varmekabelen med kvadratmeter på badet. Her var kabelen 1350 watt som gir 137 watt pr m2.

    Regn ut CC avstand
    for å regne ut CC avstand tar du rommets areal og deler på kabelens lengde. Denne kabelen var 74 meter lang som gir en CC på 13.2 cm.
    Les mer om å regne ut CC avstand på varmekabel.

    13,2 cm blir dermed avstand fra varmekabel til varmekabel i sløyfen. Avstand til vegg eller annen hindring er halvparten av CC.

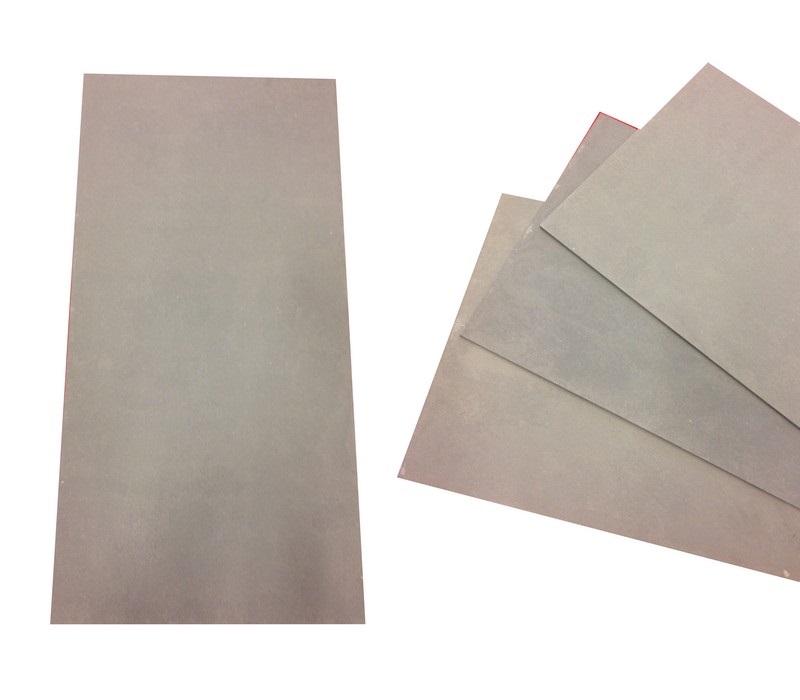

    Fibersementplate 1200x600x6mm /Elektroimportøren

    Varmekabel på masterboard

    Primer for masterboard og betonggulv /Elektroimportøren

    Masterboard plater er et bra underlag for varmekabler på et bad. Platene er ubrennbare og bygger samtidig lite.

    Før man legger varmekabler på masterboard plater eller betonggulv må underlaget primes.
    Dette gjør du ved å blande en primer med vann og ruller den ut over bordene med en kost eller en malerulle.

    Kabelen bør sjekkes at er ok før den legges ned.

    Før varmekabelen legges ned skal man sjekke at den er i orden. Her sjekker man først og fremst isolasjonsresistans(megging) og kontinuiteten.

    Dette skal man også sjekke etter at kabelen er ferdig lagt. Dette er for å dokumentere at kabelen var i orden før varmekabelen støpes over.

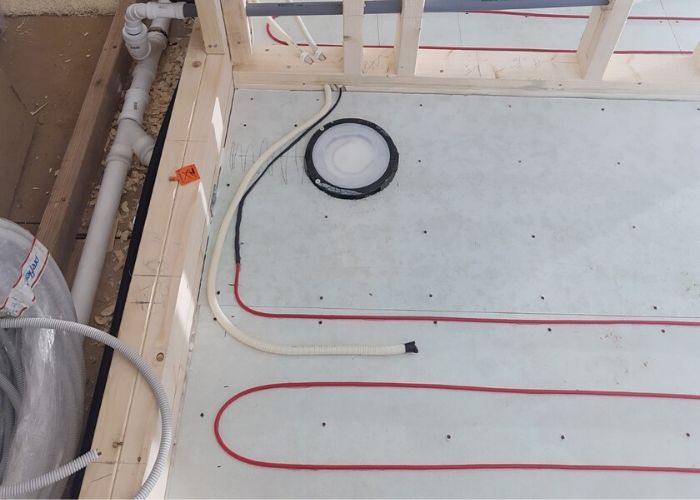

    Jeg starter med å dytte opp kaldenden av varmekabelen opp i ett 16mm2 korrugert rør som kommer ut i bunnsvillen og går opp i veggboksen.

    Kaldenden av varmekabelen kan du dytte helt opp i røret så bare skjøten limes fast på underlaget. Du kan også trekke den ut og forbi en hindring slik jeg valgte å gjøre på dette badet.

    Det tomme 16mm2 korrugerte røret er følerledningen, enden tapes slik at ikke støp fyller det. Du kan også bruke et 13mm2 følerrør hvis du planlegger å støpe så lavt som mulig.

    Legg følerrøret i midten av en varmekabel sløyfe for å få mest korrekt temperaturavlesning.

    På masterboard og betong kan du lime varmekabelen direkte på gulvet /Steinel limpistol

    På masterboard og betong kan du lime varmekabelen direkte til underlaget. Husk å prime.

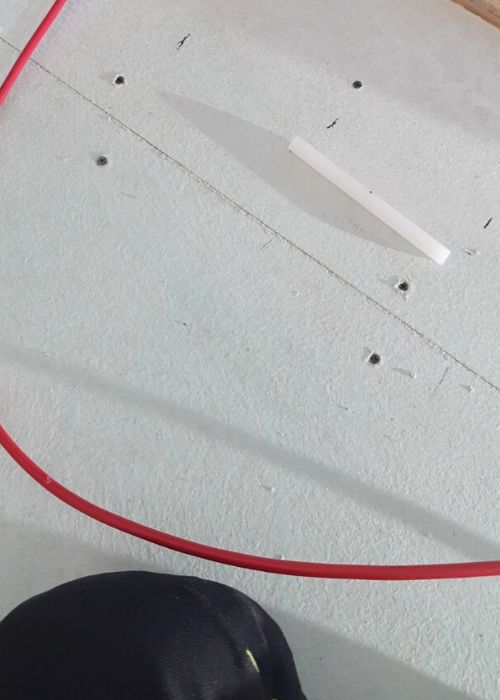

    lag merker av CC for raskere legging. Jeg liker å klippe til en limstav og bruke som CC mal

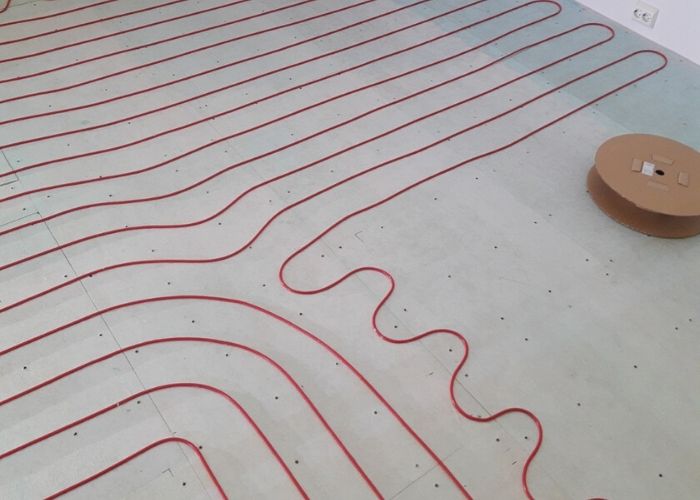

    Du kan legge varmekabelen i buer hvis avstanden i sløyfen til hindring eller vegg blir for høy, men for kort til å legge sløyfen en ekstra gang frem og tilbake.

    Avstand til sluk

    Man skal holde en viss avstand til sluk, omtrent halvparten av CC er en fin avstand. Avstanden er først og fremst for å forhindre uttørking av sluket/vannstopper slik at vond lukt etterhvert kan stige opp fra rørene.

    På bad hvor det skal støpes så lite som mulig bør man holde en enda lengre avstand slik at mureren kan bygge riktig fall på sluket.

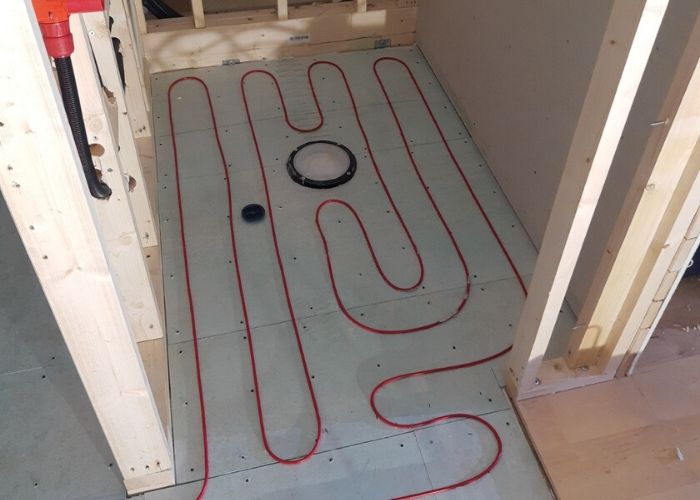

    Inn og ut av et lite dusj-innhukk med varmekabel

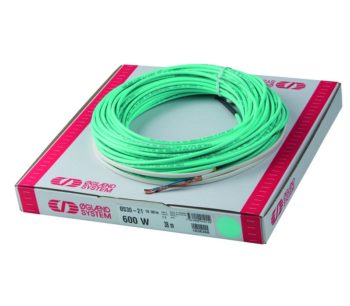

    16W varmekabel – flott til bad og flis /elektroimportøren

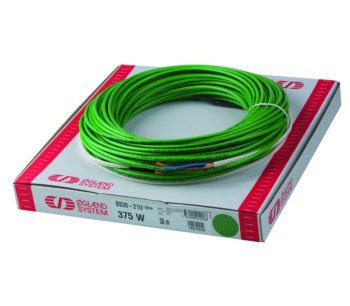

    8W varmekabel – fin til parkett og stue /Elektroimportøren

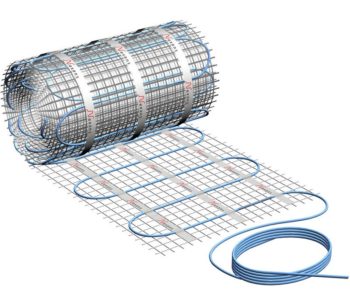

    4,5mm lavtbyggende varmekabel matte for alle gulv /Elektroimportøren

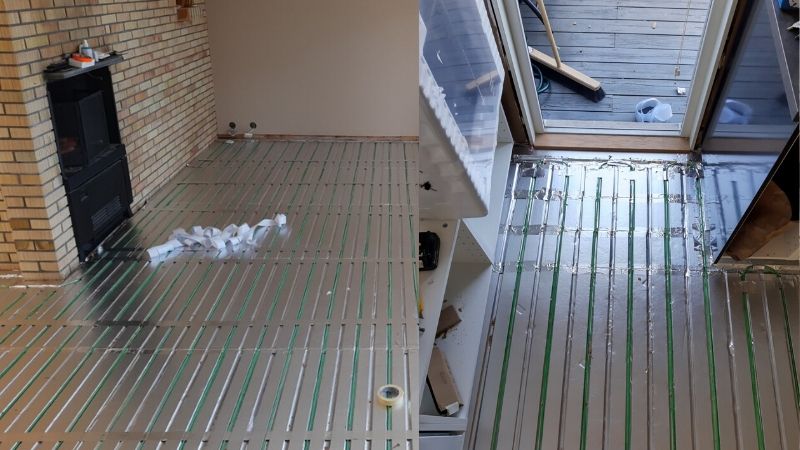

    Lamiflex matter – underlag til varmekabel og parkett /Elektroimportøren
