CC Varmekabel Beregning og Styrke i forskjellige rom

For en feilfri varmekabel legging er det viktig å ha noen enkle formler og generell kunnskap om varmekabel i bakhånd. Slik sikrer du en varmekabel installasjon som er tiltenkt formålet og rom-typen.

Vil du regne ut CC-avstanden på varmekabelen eller lurer du på hvordan du regner ut areal for varmekabler, kanskje du lurer på hvor sterk varmekabelen skal være i et rom.
Under skal vi se litt på formlene og en enkel guide for å legge varmekabel.

Les mer om Guide til varmekabel, hvordan du velger riktig varmekabel til forskjellige rom.

Finne rommets areal

For velge riktig varmekabel må man vite rommets areal.
Det å regne ut arealet i et firkantet rom er ganske rett frem, se lenger ned for rom med flere innhukk eller kroker.

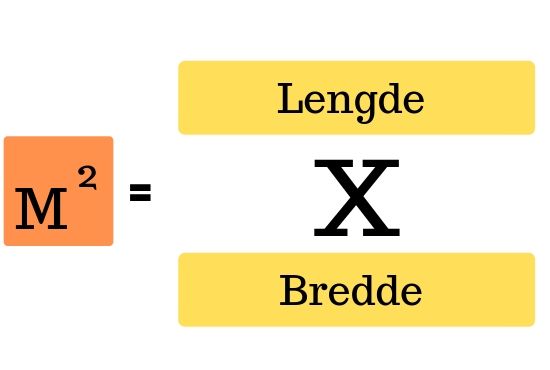

For et firkantet rom måler man bredden på rommet, feks 2.52 meter og ganger dette med bredden 2.35 meter og får 5,92 m2.

areal for et firkantet rom til varmekabel

Regne ut riktig areal i et rom med mange kanter

Idag la jeg varmekabler på et vaskerom som hadde mange kanter, kroker og innhukk. Det var altså ikke et helt firkantet rom så det var ikke like enkelt å regne ut korrekt kvadratmeter for varmekablene.

Les mer om å legge varmekabel på masterboard

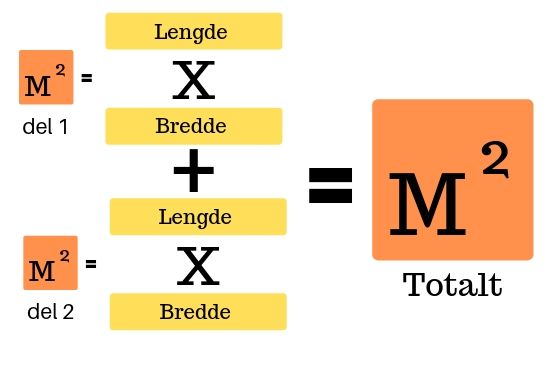

For å finne korrekt areal i et rom som ikke er helt firkantet velger jeg ofte å dele opp rommet i håndterbare firkanter.
Jeg regner så ut kvadratmeteren for hver «boks» og legger dem sammen i etterkant.

Omtrent slik så vaskerommet ut, mange innhukk og kroker. Jeg måtte derfor regne ut arealet i hver boks og legge dem sammen.

Mål arealet for hver «krok» og legg dem sammen til totalt areal.

Ta bort områder hvor du ikke skal ha varmekabel.

Nå har du funnet arealet totalt, men du må finne «effektivt areal», eller netto-areal for å regne ut CC avstanden.

Vi må altså ta bort eventuelle områder som ikke skal ha varmekabel.
Dette kan være under et nedstøpt badekar, rundt sluk eller under et toalett som skal skrus fast.

Normalt tar man som oftes fra 0.5 m2 på et normalt bad med sluk, men du kan regne dette ut mer nøyaktig om du finner det nødvendig.

Avstand varmekabel rundt sluk?
Rundt sluk anbefaler de fleste 10-15 cm avstand fra sluken. Dette er for å forhindre uttørking og vondt lukt når vannlåsen tørker ut.

Regn ut CC avstand på varmekabel

CC avstand er avstanden varmekabelen har til seg selv, til objekter og vegg er avstanden CC / 2.

Ved å få CC avstanden riktig, slipper du å få for lite eller for mye varmekabel mot slutten, og du får en jevn varme over hele rommet.

For å finne CC-Avstanden må man først finne rommets areal og kvadratmeter etter at du har tatt bort steder hvor du ikke vil ha varmekabelen, f.eks rundt sluk, etc.

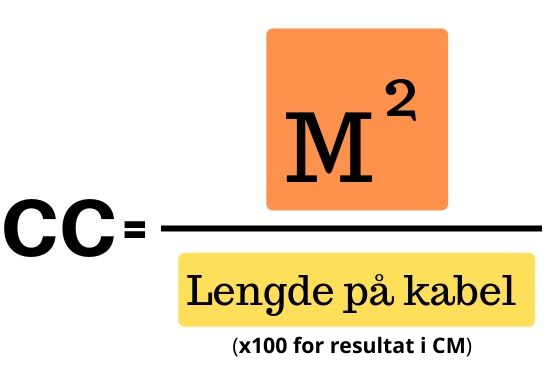

Så tar du å deler rommets kvadratmeter på varmekabelens løpemeter.

Eks: 7.6 m2 / 80 meter lang varmekabel = 0,095
Gang med 100 for å få svaret i CM. 0,095 * 100 = 9,5 CM

Romtype og m2 styrke på varmekabel

Forskjellige rom i huset har forskjellige behov – og således er det forskjellige krav til varmekablene. Les mer om hvordan du finner riktig varmekabel.

Normal effektstyrke på varmekabel i støpte gulv.
Oppgitt i watt pr kvadratmeter.

Romtype	Maks effekt /m2	Vanlig effekt /m2
Stue	100 W	50 – 80 W
Kjøkken	100 W	50 – 80 W
Soverom	100 W	50 – 80 W
Barnerom	100 W	50 – 80 W
Kjellerstue	100 W	50 – 80 W
Badegulv	150 W	120 – 150 W
WC	150 W	120 – 150 W
Vaskerom	150 W	120 – 150 W
Hall	150 W	50 – 80 W
Entré	150 W	120 – 150 W

Varmeeffekt tabell for varmekabler i forskjellige rom

Viktig: Denne tabellen er ment som en veiledning for hvor kraftig varmekabel man kan montere i forskjellige rom, men man bør uansett alltid ta hensyn til underlaget man legger i forskjellige rom og følge gulvprodusentens krav.
Normalt gjelder disse begrensningene for hvor kraftig varmekabel man kan ha:

Gulvtype	Maks effekt pr M2
Parkett-/laminatgulv	60 W
Vinyl/linoleum	100 W
Fliser, stein, skifer	160 W

Maks effekt på varmekabel ved forskjellig gulv

Til dette vaskerommet som senere skal få belegg velger jeg en svakere varmekabel og heller tettere fordeling for en jevn varme over hele gulvet.

Sterk, eller litt svakere varmekabel?

Varmekabler kommer i forskjellige effekter pr meter. De turkise fra Øglend er f.eks 16 watt pr meter mens de gule er 10 watt pr meter, det finnes også grønne og røde som er enda svakere. Hvilken skal man velge?

Generelt avhenger dette av rom-typen. Til et bad hvor du vil ha høyere effektstyrke pr kvadratmeter er det fordelsmessig å montere den turkise varmekabelen.

Men til f.eks stue er denne for kraftig. Skulle du brukt den turkise varmekabelen i stua ville du ha måttet ha en veldig stor avstand imellom varmekablene for å holde deg under 70 – 90 watt pr m2, varmen ville blitt skjevt fordelt.

Les mer om belysning til stue

Det er derfor en balansegang mellom romtype, god varmefordeling (lengre kabel) og arbeidsmengde involvert.

Må man jorde nettingen varmekabelen ligger på?

Kravene i NEK sier at alle varmekabler skal ha en jordet skjerm, eller være lagt på en jordet netting.
Installerer man en varmekabel med jordet skjerm, behøver man da ikke å samtidig jorde nettingen med en egen ledning.
Denne jording-regelen gjelder ikke for varmefolie som er utført i KLII.

Alle varmekabler uansett strømnett, forlegningsmåte eller om dem er utført som varmekabler eller varmefolie skal være tilkoblet et 30mA jordfeilvern.

Se utvalget av varmekabler på elektroimportøren.no eller les vår guide om hvordan du kan finne riktig varmekabel til forskjellig underlag og rom.

Målinger og dokumentasjon

Korrekte målinger og dokumentasjon er viktig. Jeg husket dessverre ikke på å ta bilder av målingene jeg gjorde til bloggen, men de jeg tok var:

Ohm test av varmekabelen.
Isolasjontest av varmekabel tilførslene mot jordlederen i kabelen.

Jeg bruker en såkalt eurotester i jobben, dette er en digital og et veldig nøyaktig måleinstrument til å måle alskens forskjellige ting med.

Det skal også tas bilder av installasjonen, her er det spesielt viktig å få med seg hvor tilførsel, følerrøret og enden av varmekabelen ligger i rommet.
Slik at om det skulle skje noe i ettertid er det enklere å eventuelt finne disse for feilsøking/retting. Generelle bilder skal man også ta.

All vår dokumentasjon utføres og når jobben er ferdig overføres dette automatisk til husets boligmappe på nett.

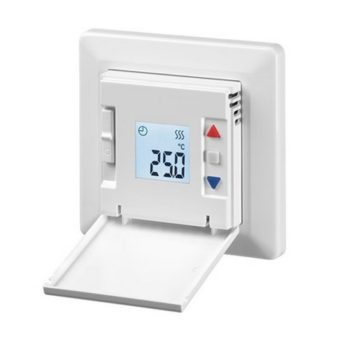

MTC3 Fra Microtemp er en god, rimelig og driftsikker varmekabeltermostat med mange funksjoner /Elektroimportøren

Hva koster det å legge en varmekabel?

Når jeg får dette spørsmålet i min jobb kan det være fristende å si det som det er, «Hvor langt er et tau?»

Jeg gjør jo ikke det, men elektrikere og andre håndverkere er forsiktige med å utbasunere hva kostnaden vil bli uten å ha tittet på det først.
Det fører automatisk med seg noen forpliktelser når man antar kostnaden for en jobb til en kunde.

Denne jobben med å legge varmekabler på et vaskerom på 7.6 kvadratmeter alene gjorde jeg på litt over 2 timer totalt, vårt elektrofirma tar omkring 750 kroner pr time.

Hos Elektroimportøren.no kan du ta en titt på hva de forskjellige varmekablene koster. Her er produktene som ble brukt:

ØS 10W. Jeg brukte 800W versjonen.
ØS 16W til bad.
Ekstra lavtbyggende følerrør.
Termonett fra ØS, lavtbyggende
2.5mm x 100 mm strips

På denne installasjonen kom jeg til et rom som var ferdig armert, samt rør og ny veggboks til selve varmekabelen var allerede klargjort.
Det jeg trengte å gjøre var å bore ned et Ø10 mm2 føler-rør, måle, installere, kontrollmåle og dokumentere med målinger og bilder.

For å få en lavere kostnad kan du altså gjøre det litt klart på forhånd etter samråd med elektrikeren og under forutsetning at du har litt peiling fra før.

Ellers er det bare å rydde og gjøre det enkelt å komme til, jeg har vært ute for steder hvor betongen kommer dagen etter og vi ender opp med å måtte bruke halve dagen på å bære ut møbler, søppel og rask som er etterlatt.

Til legging av varmekabler i stue eller kjøkken hvor man har parkett eller laminat vil Lamiflex fra Øglend være et effektivt og godt valg. Les mer i guide til varmekabel.
