Å lage sin egen internettkabel eller patchekabel har mange fordeler, du kan få den eksakte lengden du ønsker slik at du slipper mange meter med for mye kabel liggende i en kveil, du kan klamre den fast til veggen og du kan enkelt trekke datakabelen igjennom små hull i veggen.

Her er hvordan du kan koble din egen datakabel med rj45 plugg og komme på nett!

Fargekobling på RJ45 plugg

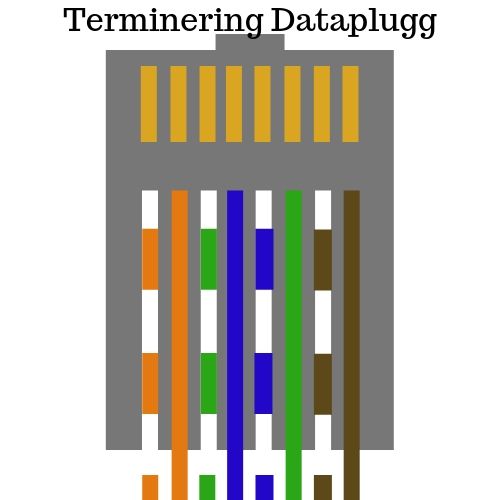

Rj plugg og fargekoblinger. Her er kontaktflatene på pluggen vendt mot deg.

Rj45 koblingen er ikke den samme som koblingen man finner i datauttak på veggen. Vegguttakene følger en såkalt A/B kobling, mens en patchekabel følger en egen kombinasjon som er universell i alle datakabler.

Se på bildet om du sliter med å huske rekkefølgen, for å memorere koblingen fungerer det for de fleste å bare si fargene flere ganger.

Hvit orange, orange. Hvit grønn, blå. Hvit Blå, Grønn, Hvit Brun, Brun.

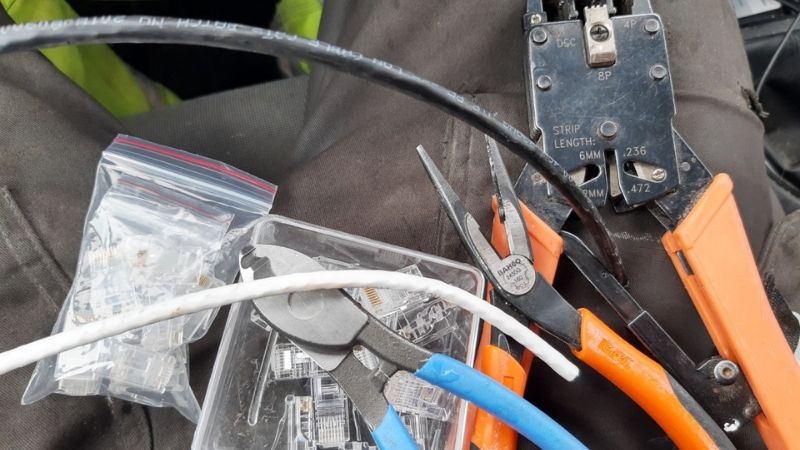

Av verktøy bruker jeg en modulartang, blåtang og knipetang.
Kjell & Co har et lite verktøysett til en rimelig penge, eller så finner man også verktøy hos Elektroimportøren.

Koble Cat5 kabel

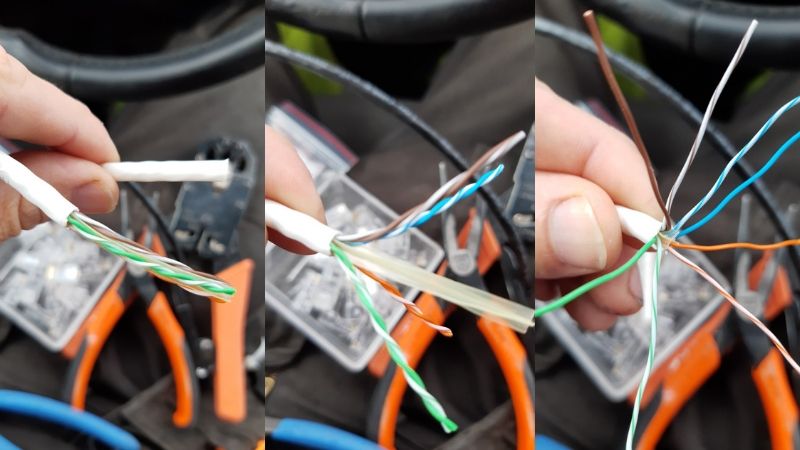

Start med å bruke blåtangen til å kutte forsiktig i isolasjonen, 5-6 cm er en fin lengde, jo kortere du kutter den, jo vanskeligere er det å legge ledningene i riktig rekkefølge.

Brekk av isolasjonen og dra den av. Brett ut de forskjellige ledningene og klipp av plastinnlegget som er plassert i midten av kabelen. Tvinn dem fra hverandre og rett dem ut.

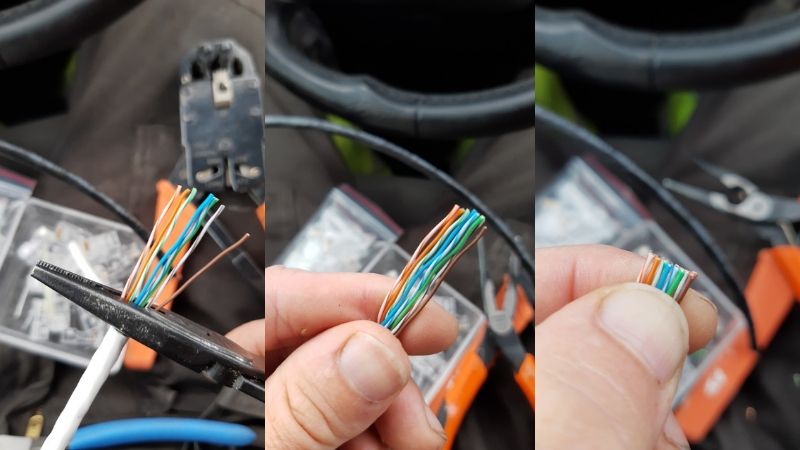

Legg dem så i riktig rekkefølge. Hold dem fast mellom tommel og finger, beveg ledningene opp og ned mens du hele tiden jobber med å holde dem på linje og i rekkefølge.

Mer  Plassering av spotter og Downlight i bolig

Brum feks flatsiden til en knipetang for å brette, og flate ut ledningene helt inntil isolasjonen.
Klipp dem så med en avbiter eller flattangen(blåtangen gir et skrått kutt).

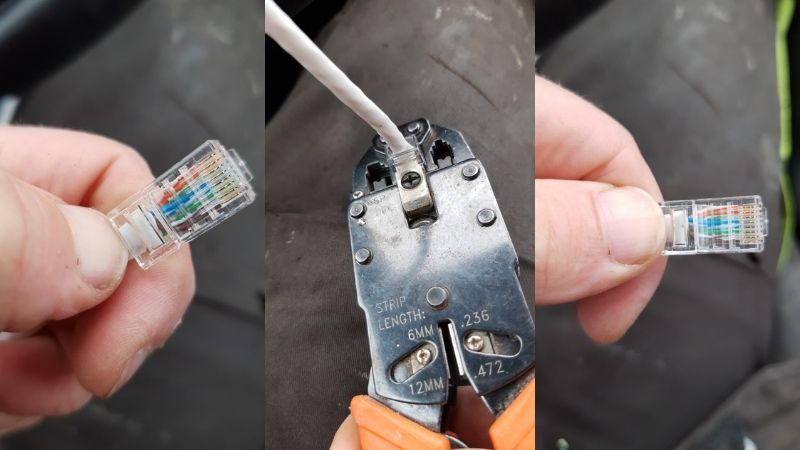

Hold ledningene sammen og tre over Kat5 pluggen, press den helt ned i bunnen og se at alle ledningene har kommet ned.
Press sammen pluggen godt, så er du ferdig!

Kjøp Cat 5E kabel hos Elektroimportøren.

Google Wifi Mesh – Et godt alternativ til kabeltrekking. Kjell & Co

Koble en Cat6 kabel

En Cat6 kabel skiller seg fra Cat 5 ved at ledningene og isolasjonen er litt tykkere, dette gjør at Cat-6 ikke ligger parallelt men som “tømmerstokker”.
Cat6 kan overføre mer datakapasitet og gi strøm til POE utstyr. Ellers er koblingen og fargekodene like.

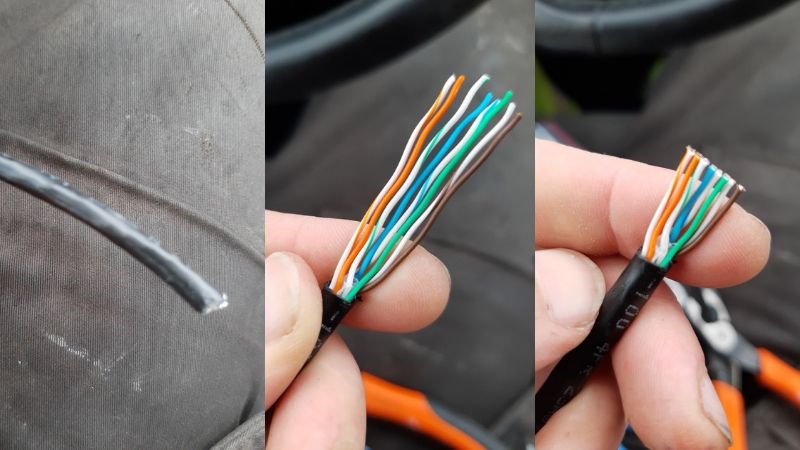

Her bruker jeg en Cat 6 som er beregnet for utendørs bruk, denne er sort og har litt kraftigere utvendig isolasjon. Avmantler på samme måte som Cat 5.

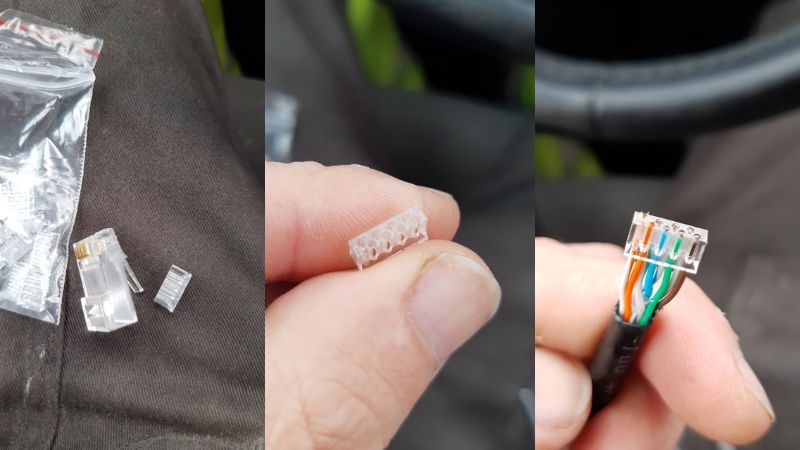

Cat6 pluggen inneholder en mal som gjør at ledningene ligger i forskjellige høyder. Siden hvor de små hullene er skal peke mot kontaktflatene.

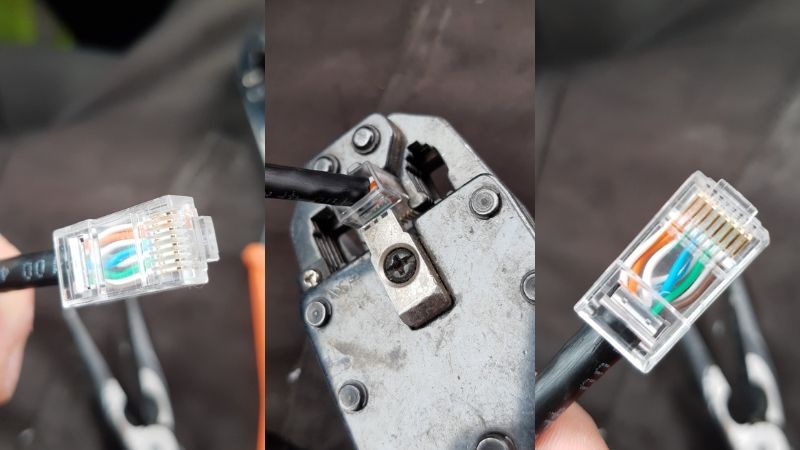

Legg ledningene i malen og dytt den inn i resten av Cat 6 pluggen. Press den godt sammen og ferdig!

Kjøp Cat 6 kabel hos Elektroimportøren.

Sjekke at datakabelen fungerer

Parsjekk av datakabelen

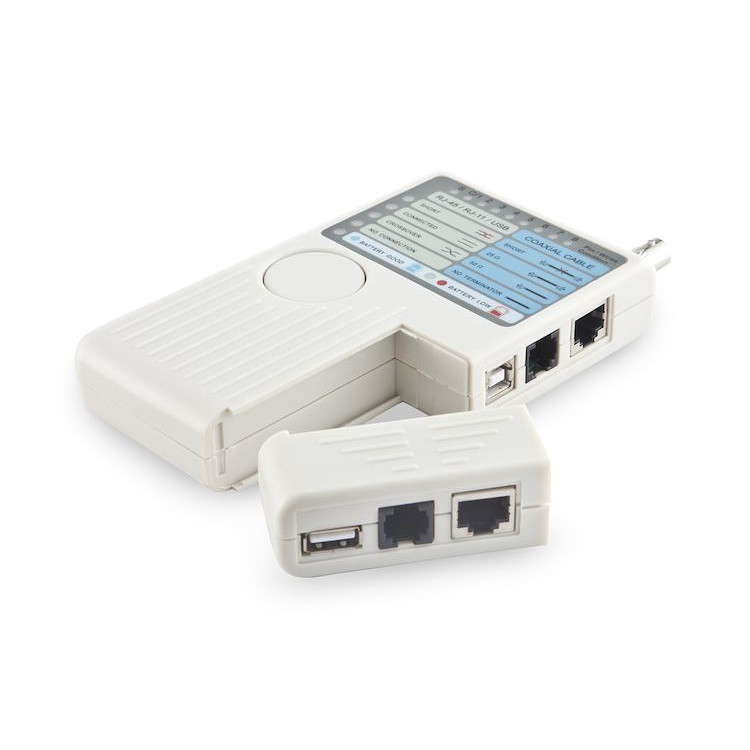

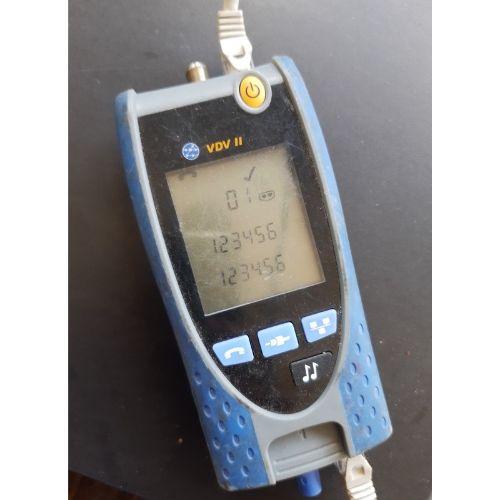

Et godt verktøy for å sjekke at kablingen er god på begge sider er en slik partester. Det finnes flere varianter av denne, også så klart mer avanserte som kan dokumentere hastigheter.

Partester fra Kjell & Co

Men til enkel bruk er en slik god nok i 99% av tilfellene.
Partesteren har en avtagbar ende som du kan la stå igjen i den ene siden mens du kobler deg til i den andre enden.
