Montering av minispotter i Kjøkkenoverskap

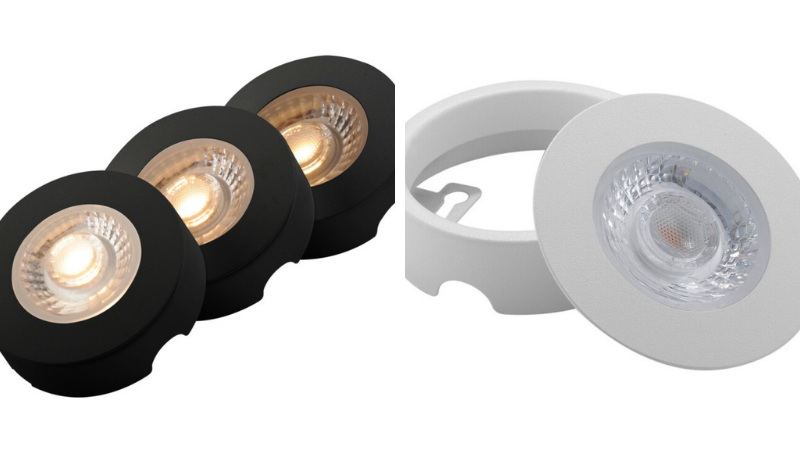

Et godt produkt for lys i overskap på kjøkkenet er mini spotter, i dette tilfellet Nano fra SG. Disse små mini-downlightene kommer i flere varianter, men idag monterer jeg Nano Tilt versjonen i hvit. Disse små spottene ser ut som miniatyr downlights som kan vris og tiltes i alle retninger.

Mens en tradisjonell downlight som oftest har en omkrets på omkring 80mm, har minispotter og SG nano en omkrets på 48mm. Dette gjør at de er kjempefine å bruke i kjøkkenskap, men også i nedfelte nisjer, over vinduer eller langs vegg som dekorbelysning.

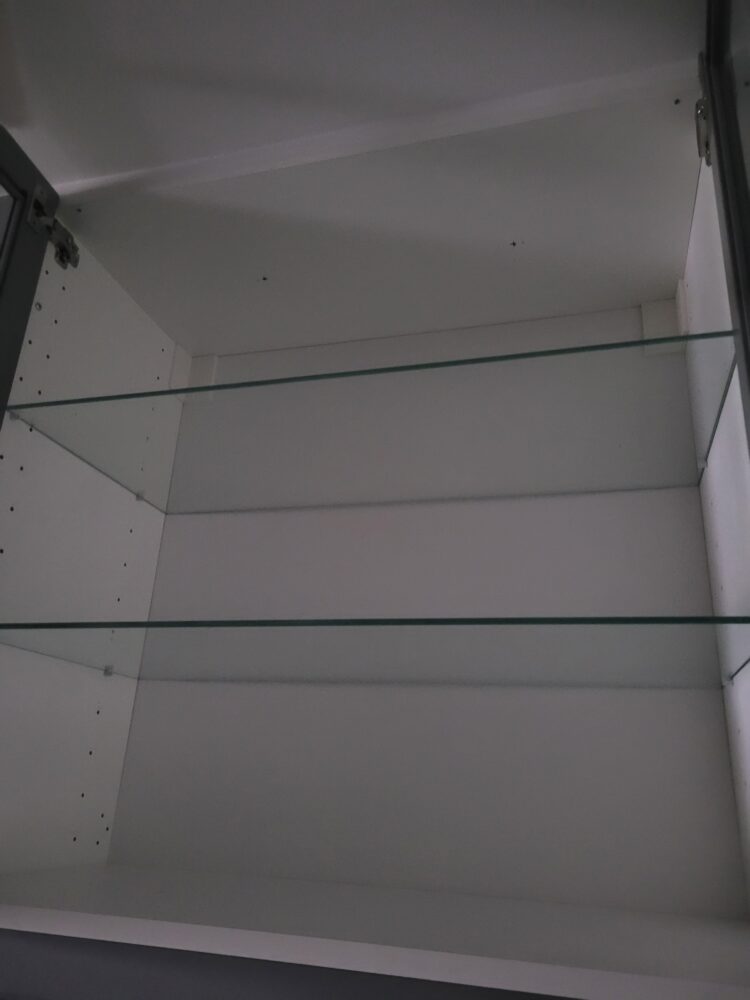

Først merker jeg av hvor jeg ønsker å montere Nano tilt. Siden kjøkkenskapet er 80 cm bredt monterer jeg spottene 21 cm fra hver side og i midten av skapets dybde.

Se utvalget av mini spotter /Elektroimportøren.no

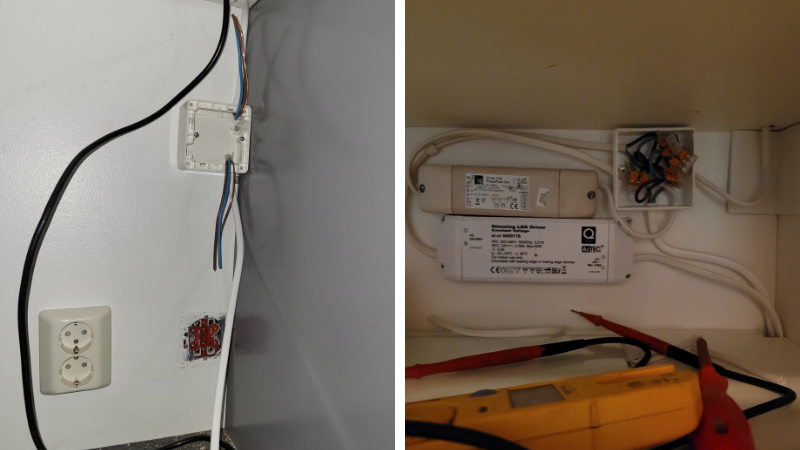

Ettersom dette er en ettermontering hos en kunde monterer jeg en ny dimmer i en påveggskappe over en innfelt stikkontakt. Senere borer jeg inn i stikkontakten og bruker en PR ledning for å ta strøm fra stikkontakten, videre til dimmer og så opp til led-driver som plasseres skjult i overskapet.

Den øverste driveren er til Nano tilt, dette er en dimbar driver som kan drive 4-5 nano spotter. Strømmen går fra dimmer og opp til koblingsboks hvor den går videre til nano-driver og led-strips driveren. Deretter fra sekundærsiden og opp i taket.

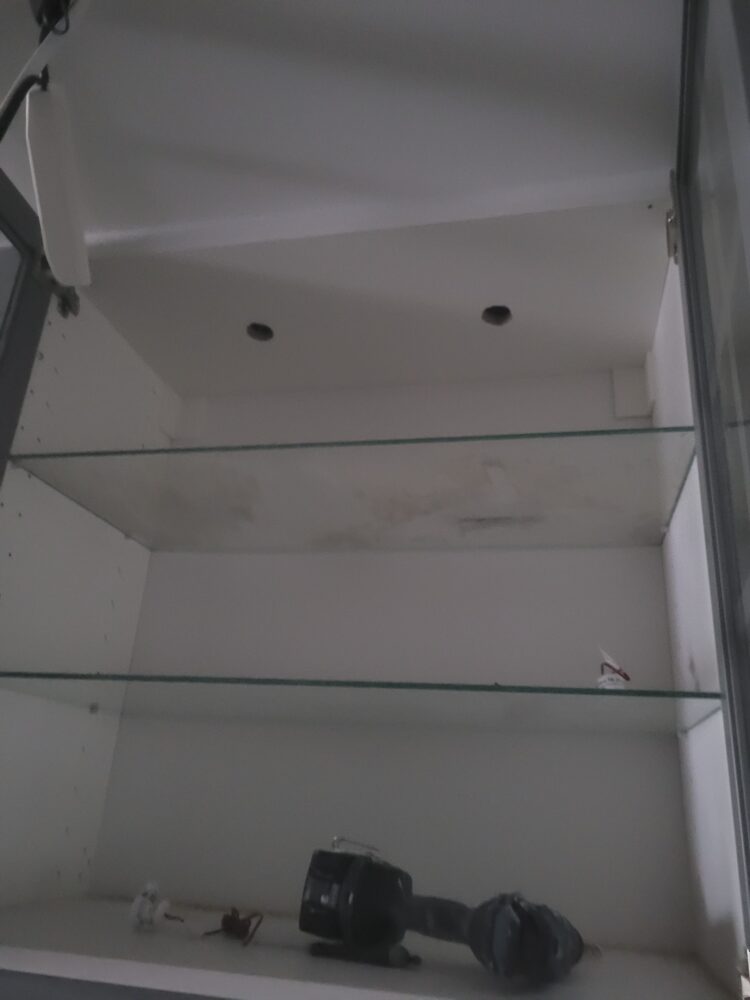

Jeg hadde ikke lite nok hullbor, men man klarer å lage et ok hull ved å bruke et vanlig bor

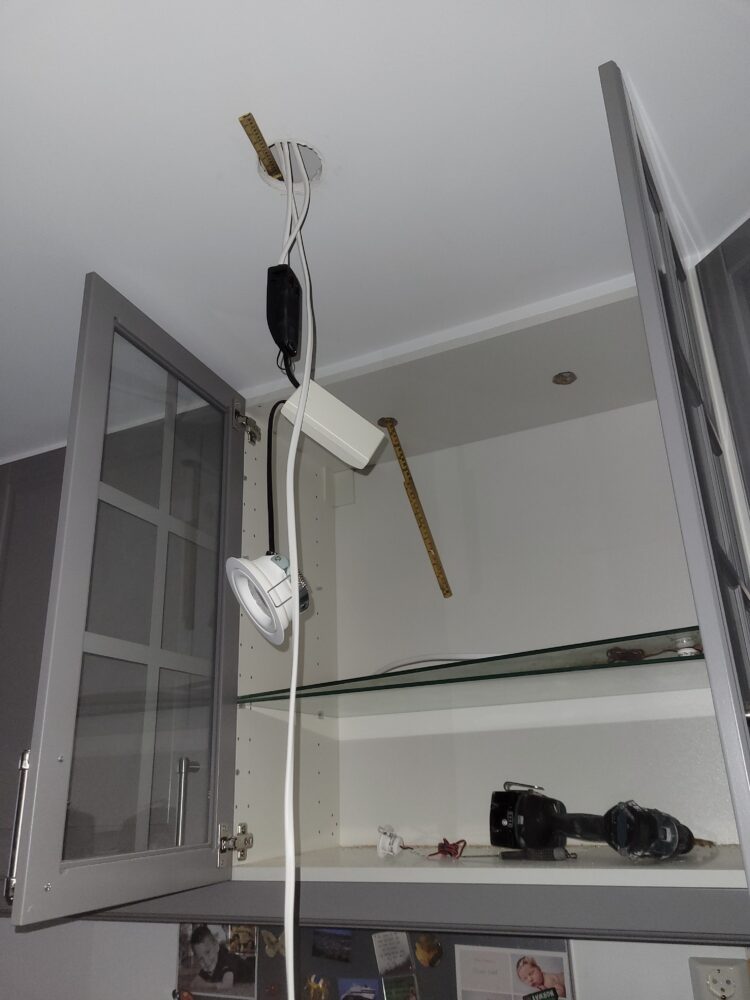

For å få en skjult installasjon og ledninger går jeg opp i taket på motsatt side hvor dimmer og driver er plassert og over taket via eksisterende downlights. Senere får jeg trukket ned ledningen til Nano-spottene. Disse kobles så i WAGO klemmekoblinger over spottene.

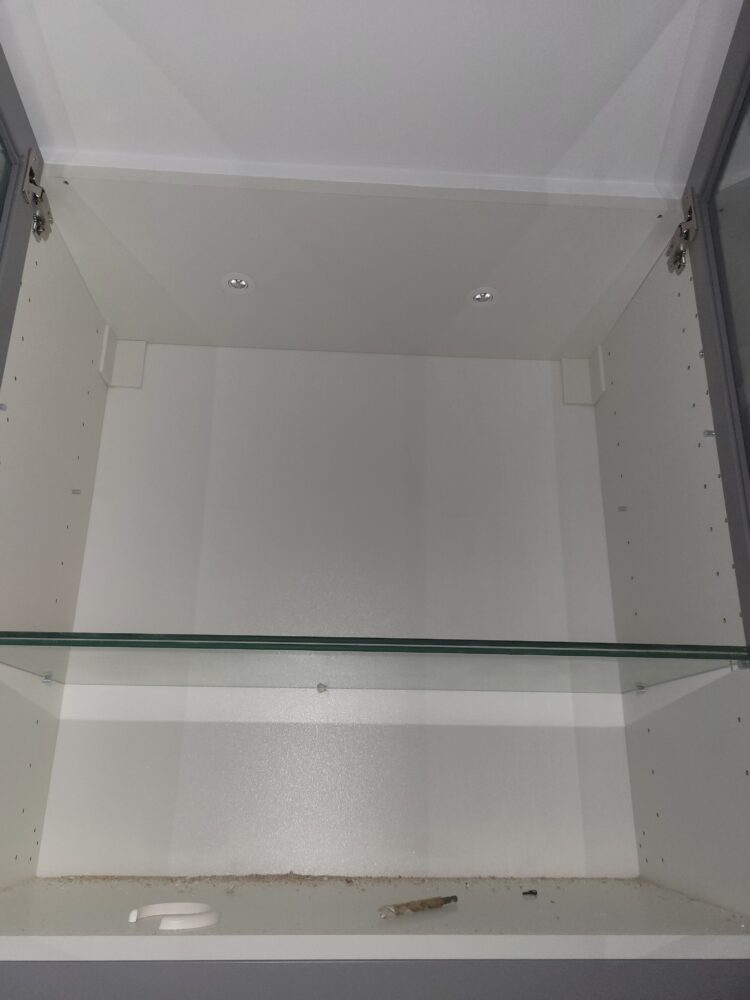

Ferdig monterte nano-tilt spotter

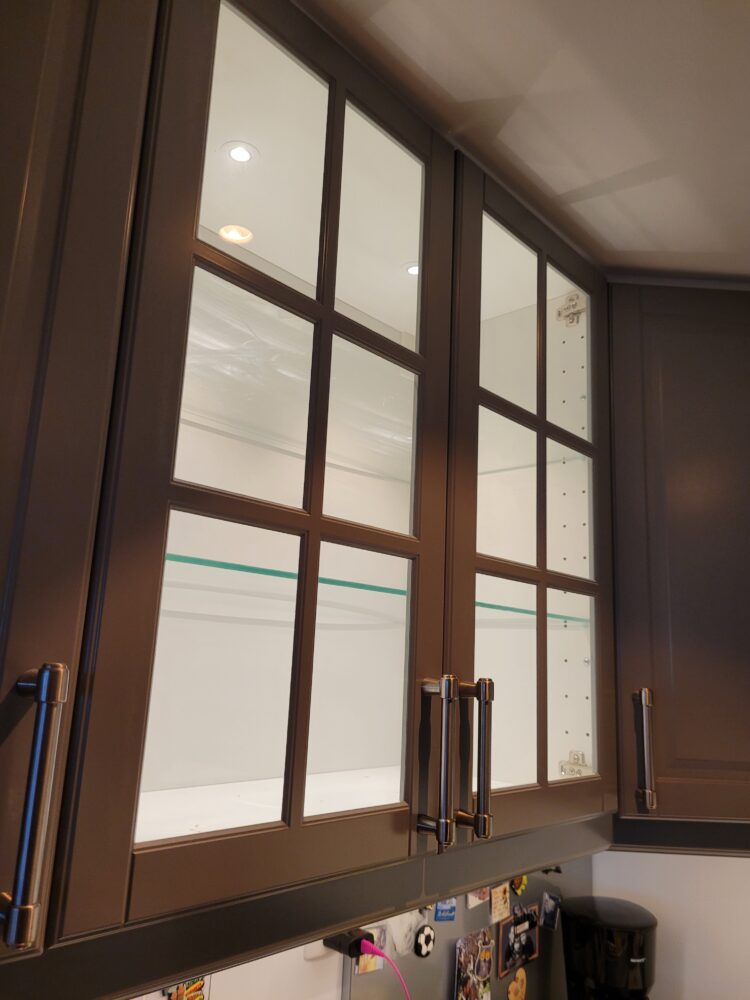

Nano spottene gir et kjempefint lys i overskapet
