Montering av utelampe og utekontakt.

På baksiden av huset vil jeg ha en utekontakt og en utelampe. Her skal jeg montere en ny utekontakt som jeg vil ha fast spenning på, men jeg skal også ha en utelampe med et 2-polt brudd.

  • Jeg behøver å montere en ny innfelt 2-pol bryter på innsiden.
  • Hente strøm fra rør i veggen.
  • Legge ut en ny kabel
  • Fast strøm i utekontakten, men 2 polt brudd på utelyset

Her var det ingen bryter tidligere, men jeg visste at rørene med ledning gikk over dørkarm og ned til bryteren du ser nede i hjørnet.

Jeg boret ut hull til å plassere en jukseboks, og heldigvis kunne jeg få tak i røret bak.

  • Jeg demonterte stikkontakten bak, løsnet røret med tilførsel slik at jeg fikk trukket det ut i mitt nye hull.
  • La ned et nytt rør fra hullet til bryter og ned til stikkontakt.
  • Boret ut i vegg til ny ledning som skal gå inn i utekontakten.

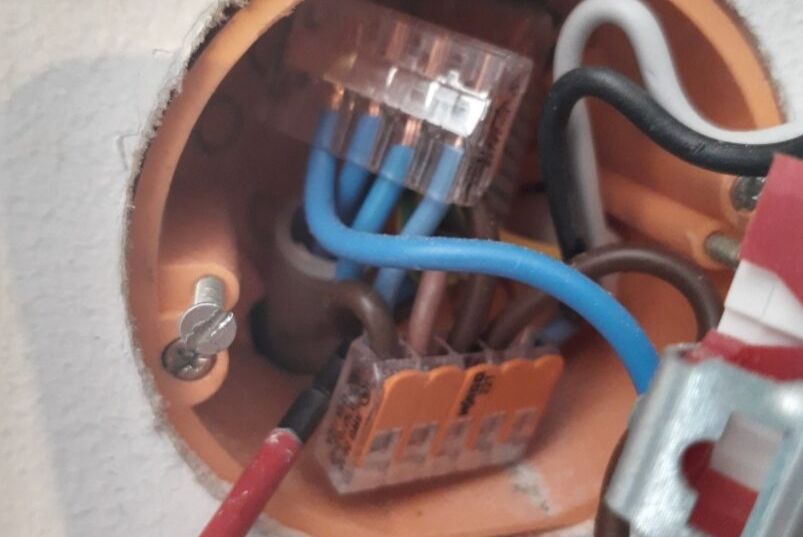

Bak bryteren

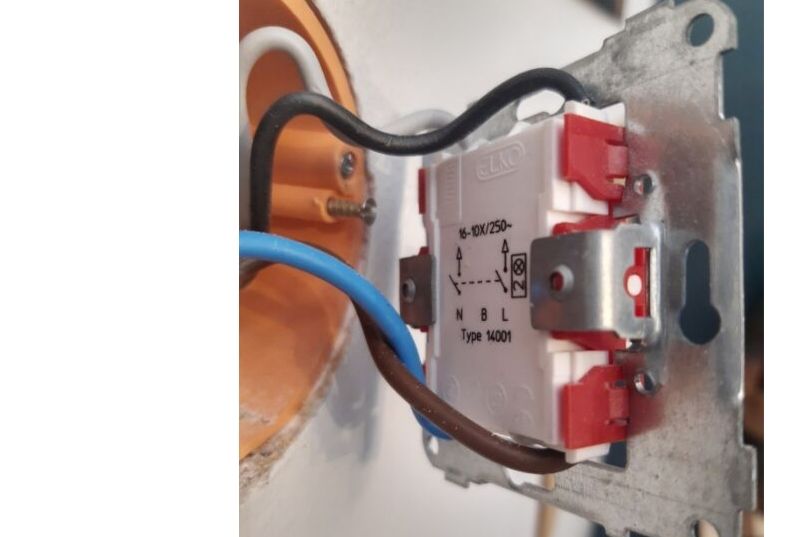

Jeg bruker sort/hvit til utelampe

Jeg bruker en PFXP 5G 2.5mm2 kabel til å gå fra den innfelte bryteren og direkte ut av veggen og inn i utekontakten. En PFXP kan ligge direkte i vegg uten rør.

  • Her kan du sjekke pris på PFXP 5G 2.5 fra Elektroimportøren.

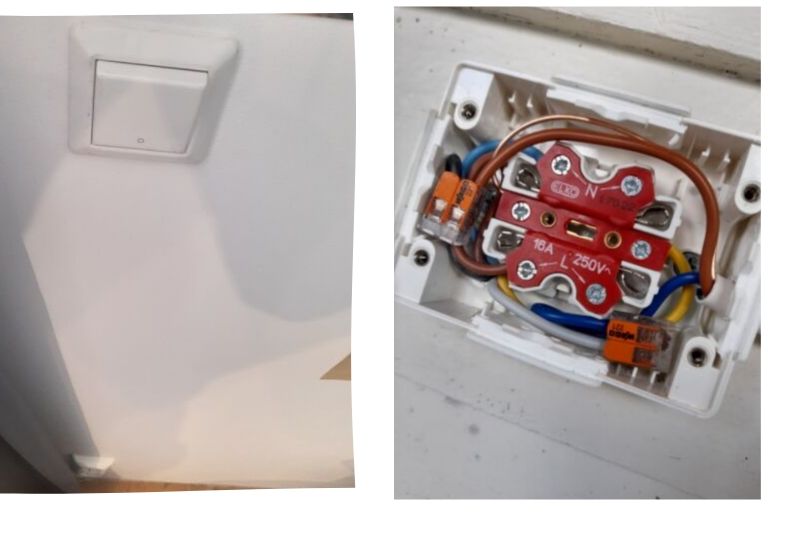

I utekontakten

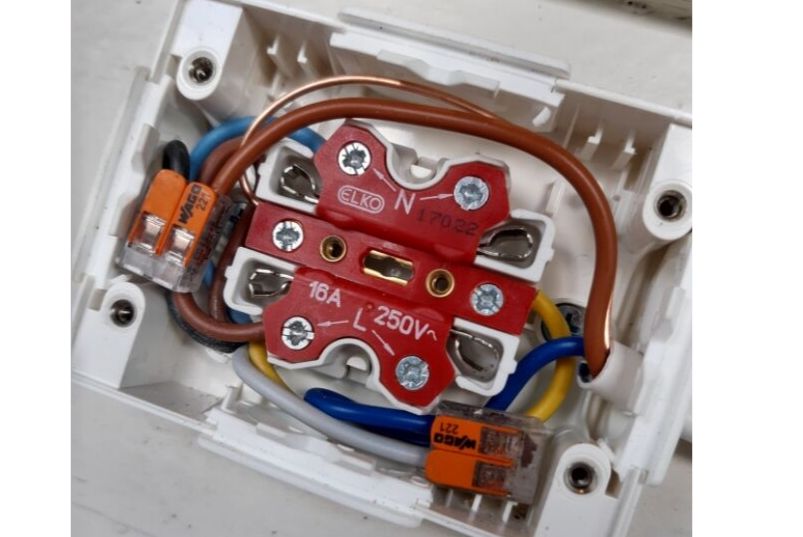

Det er ikke så lett å se, men det kommer en pfxp 5G inn i stikkontakten fra bakkant. Hullet hvor denne kommer ut av veggen er tettet med fug for å forhindre vanninntrengning.

  • Blå og brun går direkte inn i stikkontakt
  • Sort og hvit legges inn i små 2-hulls wago og sammenkobles med en PR ledning som går videre opp til lampen.

Dermed får jeg et 2 polt brudd på utelampen – men beholder fast spenning på utekontakten.

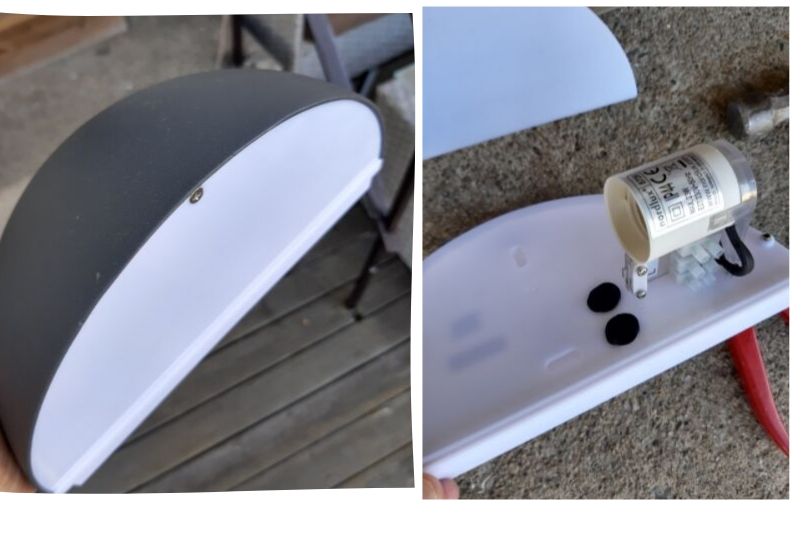

Lampen jeg bruker

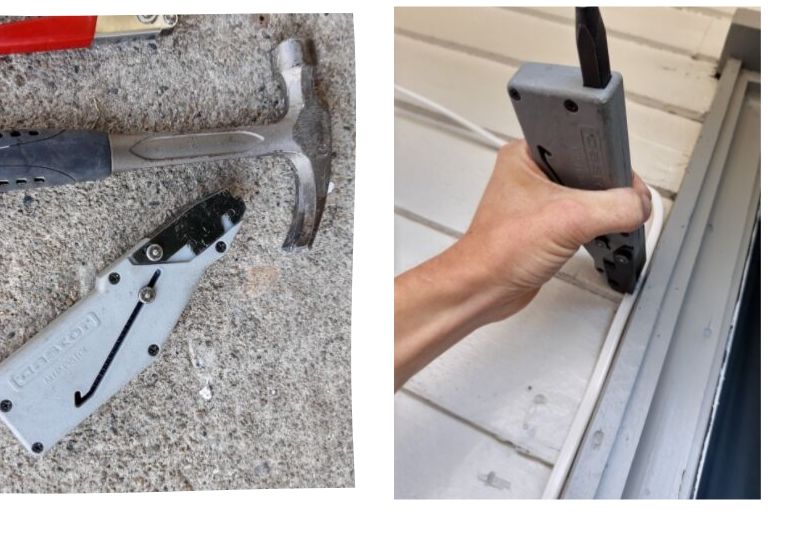

Innslagsverktøy til å feste PR kabelen

Til å feste kabelen bruker jeg et innslagsverktøy fra Castor som du kan kjøpe fra Elektroimportøren, denne er riktignok ganske dyr men elektroimportøren har noen andre alternativer som er litt rimeligere, blant annet en til kun 39,-

Siden bordene ligger vannrette oppå hverandre blir det små gliper under forhøyningene, men sånn får det bare bli.

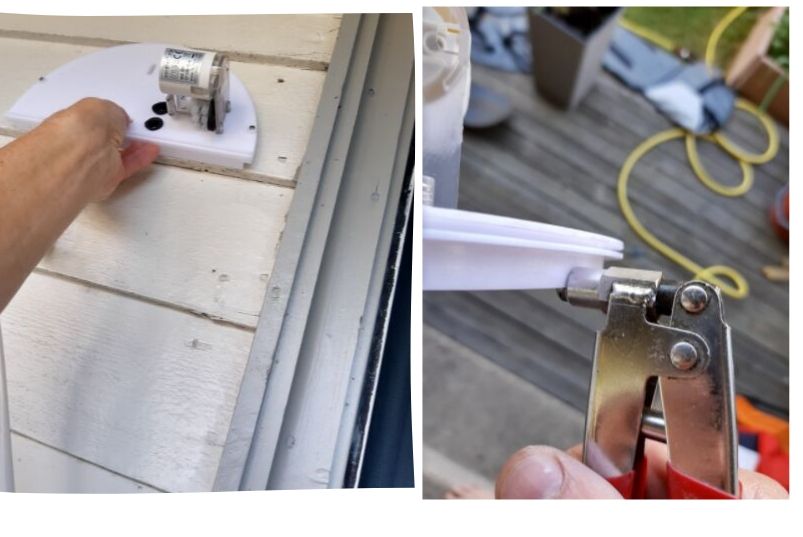

Prøvehøyde og hulltaking

Jeg sjekker hvilken høyde jeg vil gå for og lager hull i plasten til kabelen (Her er Elko utsparingstangen fra Elektroimportøren).

Siden kabelen må gå inn via undersiden på denne lampen vil jeg at kabelen skal gå inn på skrå fra toppen.

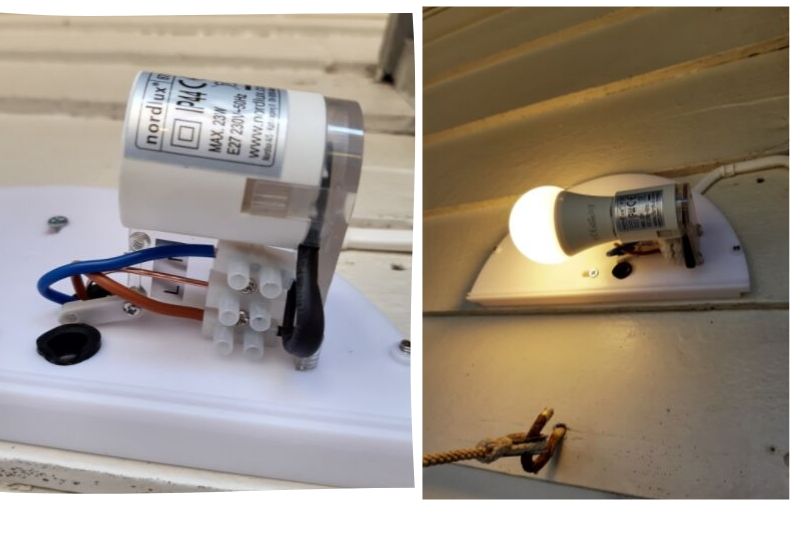

tilkobling og test

En av de letteste måtene man kan se at lampedesigneren ikke har montert sine egne lamper på, er når avstanden fra strekkavlasteren (hvor egentlig kappen på kabelen skal være hel) og tilkoblingstykket er 1-2 cm.
Her forventer faktisk designeren at man skal kunne avmantle, bøye ut og koble inn lederene på så kort avstand som mulig.

Det er ikke umulig, men en tungvint løsning, spesielt med PR eller kabler med solide kobber-ledninger. Strekkavlasteren er heldigvis ikke nødvendig når kabelen er klamret fast fra før, slik den er her.

Ferdig
