Seriekoble lamper – Kobling av flere lamper i tak

Seriekoble lamper – Kobling av flere lamper i tak

Det er fullt mulig å koble sammen to lamper via samme bryterledning. Her er en enkel skisse som forteller hvordan ledningene kobles når du skal koble flere lamper sammen.

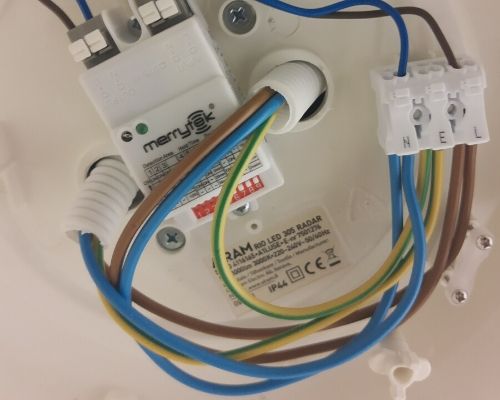

Ut fra bryteren går ledningene videre til den første lampen, her kommer det 3 ledninger inn, det går 3 ledninger (2x strøm + jord) til den første lampen, men du behøver også 3 ledninger videre til neste lampe. Det enkleste er å benytte Wago koblingsklemmer til å gjøre dette.

Seriekoble to lamper fra bryter

Slik ser koblingsskjemaet ut når du skal koble to lamper på samme ledning fra bryteren, eller seriekobling av lamper som det også heter.

  • Blå = N
  • Brun = L
  • Gul/grønn = Jord/PE


Legge ny kabel til ekstra lampe?

Om du skal montere en ekstra lampe ved siden av den eksisterende lampen så har du flere muligheter for å legge bort strøm.

Ny ledning i taket mellom lamper

  • Du kan trekke rør med ledninger hvis du har mulighet.
  • Hvis det er vanskelig å trekke et nytt rør imellom lampene kan du bruke en PFXP kabel til å legge imellom lampene.
    Denne ledningen er dobbelisolert og er godkjent for å ligge direkte i isolasjon.

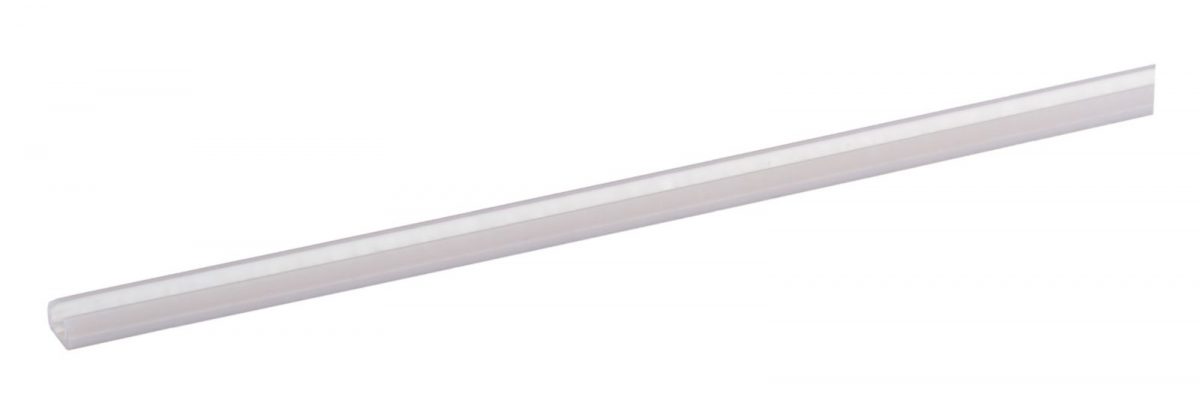

Ledningslist gjør det mulig å legge PR kabel helt rett i tak og langs vegg. /Elektroimportøren

PL list og PR 2×1.5mm2

Dette er en åpen løsning, men kan se fint ut hvis du bruker en PL list for å få helt rett ledning uten synlige klammer. Fin løsning, spesielt til betong-tak.

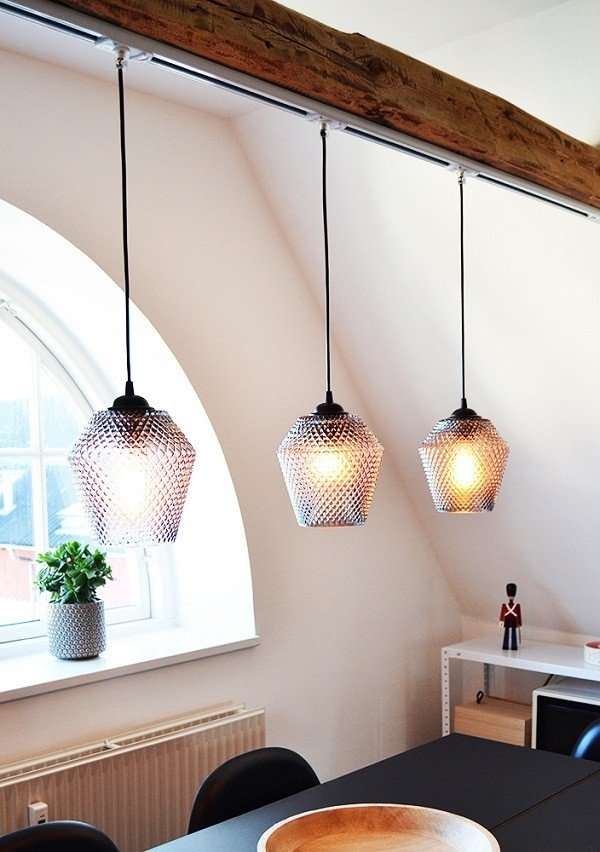

Få lampene helt på rad med en strømskinne /Lampeguru

Strømskinne / Lysskinne

En lysskinne eller strømskinne er en veldig god og enkel løsning for å koble flere lamper sammen. Her monterer du en skinne i taket som fører strømmen og bruker pendel-adaptere til lampene.

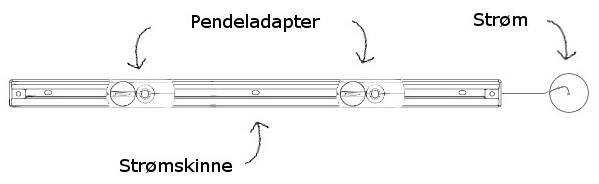

Lysskinne / Strømskinne skisse /Lampeguru
  • Denne løsningen gir helt rett montering, men kan også vinkles i “L” og “U” former om ønskelig.
  • Beregnet for lette lamper og spotter. De fleste pendeladaptere tåler som oftest bare en vekt på omkring 2 kg, men det finnes unntak. Pendel-adapterene fra Halo Tech for eksempel, tåler opptil 5 kg (Lampeguru).
