Koble Lampe: Eksempler på hvordan man kobler lampe i taket

    hvordan koble lampe

    Å koble en lampe er ikke vanskelig, men det kan virke forvirrende med forskjellige farger på ledningene. Da kan det være fint å dobbelsjekke hvordan en lampe skal kobles og hvor ledningene skal.

    Her er noen eksempler på hvordan man kan koble en lampe, både jordet og ujordet.

    Les mer om belysning til stue, kjøkkenbelysning tips eller fine leselamper.



    Hvilken side skal strømmen på?

    Det er som oftest ikke så viktig hvilken side strømledningene kommer på så lenge man ikke kobler strømledningen på jordingspunktet.
    Om blå/N skrus til på «L» og «Brun/L» skrus til på N/Blå i lampekoblingen så vil lampen lyse like greit.

    Men det er uansett alltid greit å følge et mønster og en fast måte å koble på. Er det en LED lampe med driver f.eks, bør man alltid følge fargekodene.
    Derfor koble lampen slik:

    • Brun (L) på L (Denne kan også være rød eller sort)
    • Blå (N) på N (Denne kan også være hvit)
    • Gul/grønn ledning (PE) på PE /jordsymbolet (se bilde under).

    Lampekobling med presskontakt

    Kobling av en Circulus taklampe. Her er det brukt en påvegg «PR» ledning inn i lampen.
    Lampekobling med hurtigkobling. Her er «E» Earth/Jord. Ledningene går inn i lampen og videre til neste lampe.

    Mange moderne lamper kommer med presskontakter.
    Her behøver du bare å fjerne litt av isolasjonen på ledningen presse den inn.
    N= Strøm /Blå (Evt hvit på gamle ledninger).
    Gul/Grønn = Jord. Denne skal som oftest inn på midten. Det kan stå PE eller symbolet som du ser på bildet.
    L = Strøm / Brun (Evt Rød/Sort på gamle ledninger).



    sukkerbit kobling i ujordet lampe

    Lampekobling med sukkerbit eller wago

    I en lampe med sukkerbit finnes det som oftest ingen bokstaver eller merking å følge. Her skal strømledningene tilkobles i koblingene på ytterkanten, i midten skal jord-ledningen.

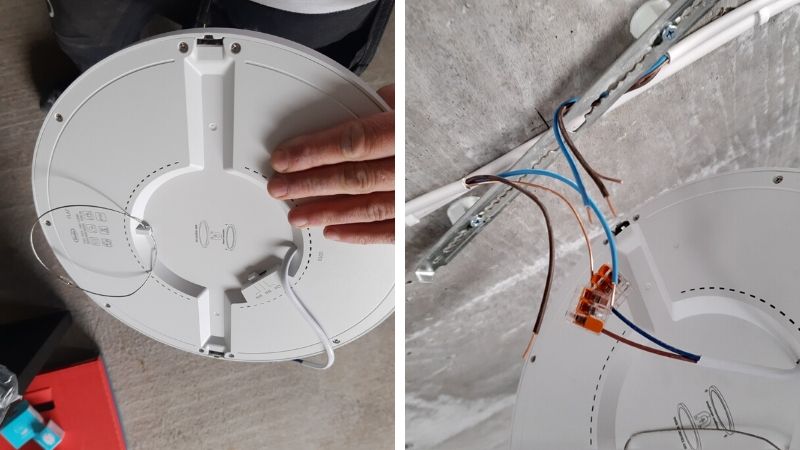

    Lampekobling av taklampe med wago før takkoppen dras opp

    Du kan dobbelsjekke med fargen på ledningen fra lampen eller se om det går en liten metallbit ut av den midterste koblingen som er festet i selve lampen. Dette er jordingen.

    Wago presser hele tiden ned på kobberet og gir samtidig berøringsbeskyttelse /Elektroimportøren

    Lampen på bildet var egentlig en jordet lampe, men siden den er montert på soverom uten jordede stikkontakter kobler jeg ikke til jordingen.
    Man skal ikke blande jordet og ujordet ustyr i samme rom.

    Lampekobling i resten av huset med WAGO /Elektroimportøren

    Her kan du se noen lampekoblinger hvor strømmen kommer fra et annet sted i boligen, går via takpunktet og ned til bryteren.

    Her er det trukket 3 ledninger hver vei, 3 til bryteren og 3 fra tilførselen et annet sted i huset. Fast strøm er brun, denne går forbi takpunktet og ned til bryteren, der kommer den tilbake som blå og må derfor merkes med tape slik at man ikke forveksler den med den blå som kommer fra tilførselen.

    Blå og brun er to forskjellige faser, kobles disse sammen vil det bli kortslutning.

    Her kan du se hvordan ledningene går i taket.

    For trådløs styring av lys anbefaler jeg at du tar en titt på utstyret fra Plejd. Her kan du få rimelig smarthus utstyr uten at det koster en formue og uten at man behøver mye annet utstyr. Les mer om styring av lys via Plejd.


    Se min andre guide /Henge opp og koble lampe

    Se gjerne også min nyeste guide. Litt mer inngående om å henge opp og koble en taklampe over spisebord.
